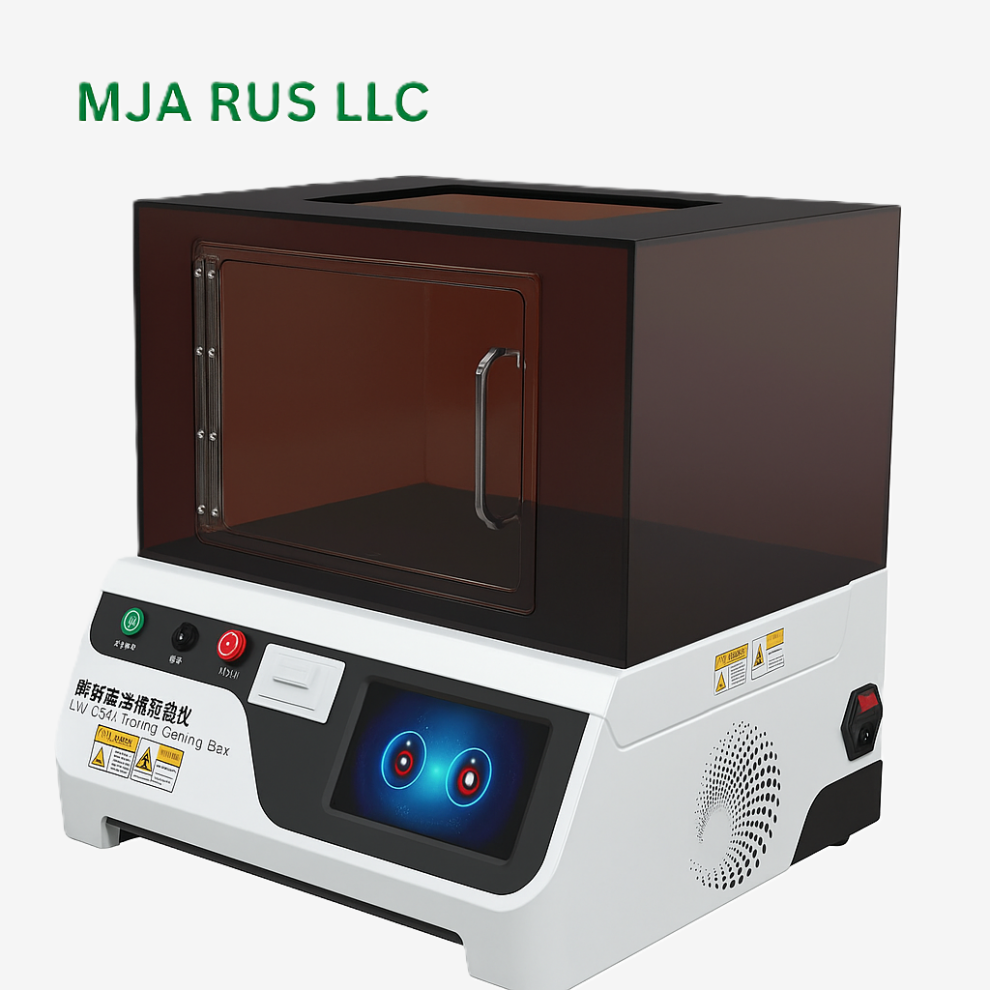

Тестер теплового сопротивления текстиля

I. Принцип работы

Прибор имитирует теплообмен между человеческим телом и окружающей средой и измеряет тепловое сопротивление ткани. В основе — три механизма теплопередачи: теплопроводность, конвекция и излучение. Поддерживая контролируемую разницу температур и скорость воздушного потока, фиксируют изменение температур по обе стороны образца и вычисляют сопротивление.

Как устроен стенд

• Источник тепла с постоянной температурой — моделирует температуру тела и обеспечивает стабильный тепловой поток.
• Охлаждающая (холодная) пластина — моделирует внешнюю среду с поддержанием заданной температуры.
• Образец ткани — зажимается между горячей и холодной поверхностями.
• Контролируемый воздушный поток — имитирует ветер/движение человека, влияет на конвекцию и излучение.
• Датчики температуры и теплового потока — регистрируют T на поверхностях и вычисляют искомые параметры.

Ход испытания

1. Устанавливают образец и задают ΔT (разницу температур) и скорость потока.
2. Источник тепла подаёт энергию; часть проходит через ткань к охлаждающей пластине.
3. Система непрерывно пишет температуры/потоки; по данным вычисляется тепловое сопротивление ткани.

Сводные параметры измерения

Механизмы теплопередачи	Теплопроводность, конвекция, излучение (учитываются совместно)
Управляемые условия	Разница температур (ΔT) между пластинами; скорость воздушного потока
Измеряемые величины	Температуры горячей/холодной сторон образца; тепловой поток/мощность
Конфигурация узлов	Источник тепла (стабилизированный), охлаждающая пластина, держатель образца, воздуховод/вентилятор
Результат	Тепловое сопротивление ткани Rt (по вычислительным алгоритмам прибора)
Назначение прибора	Сравнение материалов, подбор конструкций одежды, контроль качества и верификация стандартов

Примечания

• Точность и повторяемость зависят от стабилизации температур и калибровки датчиков.
• Скорость потока задают по методике испытаний; значения R_t сопоставляют при одинаковых условиях.
