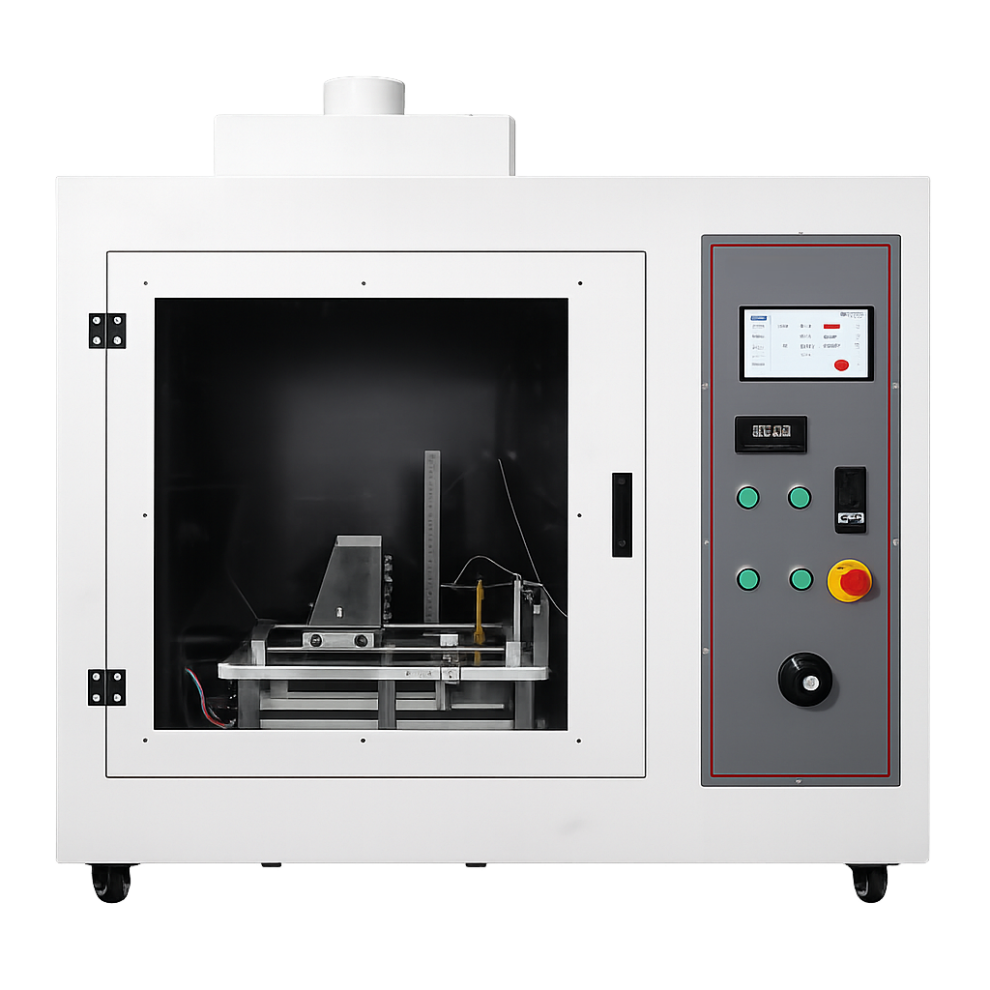

Испытательная установка для испытаний методом раскалённой петли F242
Описание оборудования
Испытательная установка предназначена для оценки воспламеняемости и способности к самозатуханию материалов электрических и электронных изделий методом раскалённой петли. Оборудование применяется для испытаний компонентов, узлов и электроизоляционных материалов в лабораторных, производственных и сертификационных условиях.
Установка используется для подтверждения соответствия требованиям пожарной безопасности, контроля качества и оценки эксплуатационных характеристик продукции в электронной и электротехнической промышленности.
Применяется в:
- лабораториях производителей электрического и электронного оборудования;
- предприятиях электронной и электротехнической промышленности;
- научно-исследовательских и испытательных центрах;
- сертификационных лабораториях;
- подразделениях контроля качества и технического надзора.
Оборудование предназначено для оценки воспламеняемости, способности к самозатуханию и тепловой стойкости материалов, используемых в электрических и электронных изделиях.
Технические параметры
| Корпус со смотровым окном, внутреннее покрытие из чёрного огнестойкого материала | Специальное стандартное кольцо, горизонтальное статическое положение |
| Экран управления: интеллектуальный сенсорный | Задержка температурного измерения: 1,7 с |
| Смотровое окно: прозрачное | Параметры трансформатора: 500 ВА, вторичная обмотка 2,5 В, 150 А |
| Скорость испытаний: 10–25 мм/с, регулируемая | Нагрузка на образец: 1,0 Н ± 0,1 Н |
| Окончание испытания: звуковой сигнал, автоматический отвод образца | Глубина контакта раскалённой петли: 0–9 мм |
| Размеры испытательной камеры: 885 × 580 × 1000 мм | Управление: высокоточный шаговый двигатель |
| Ограничение глубины прижима: 7 мм | Время контакта раскалённой петли: 0–99 с |
| Температура испытаний: от комнатной до 999 °C | Эффективный объём испытательной зоны: ≥ 0,5 м³ |
| Материал раскалённой петли: Ø 4 мм, Ni/Cr (80/20) | Диаметр вытяжной трубы: 100 мм |
| Элемент измерения температуры: термопара типа K (Ø 0,5 мм), диапазон −200…1300 °C, точность 1 °C | Габаритные размеры: 1000 × 650 × 1250 мм |
| Масса: 90 кг | Электропитание: 220 В, 50 Гц |
Соответствие стандартам
- GB/T 5169.10-2006 / IEC 60695-2-10 — метод испытаний на основе раскалённой петли;
- GB/T 5169.11-2006 / IEC 60695-2-11 — испытания воспламеняемости готовых изделий;
- GB/T 5169.12-2006 / IEC 60695-2-12 — определение индекса воспламеняемости (GWFI);
- GB/T 5169.13-2006 / IEC 60695-2-13 — основной метод испытаний воспламеняемости;
- UL 746A — оценка полимерных материалов для электротехнических изделий.
Комплектация
Стандартная:
- раскалённая петля (никель-хромовая, Ø 4 мм);
- термопара типа K (Ø 1 мм, бронированная);
- груз 0,5 Н;
- держатель образца.
Дополнительная:
- деревянная подложка;
- хлопковые прокладки (100 % абсорбирующий хлопок).
